Spannsätze

Einfache und schnelle Montage und Demontage, gänzliche Wartungs- und Verschleißfreiheit, absolut spielfreie Kraftübertragung: RINGFEDER® Spannsätze sind mit höchsten Qualitätsanspruch gefertigte, kraftschlüssige Welle-Nabe-Verbindung­en und eignen sich zur präzisen Befestigung von Nabenkörpern aller Art, bspw. Zahn-, Lauf- und Kettenräder, Hebel, Nocken, Kurven-, Riemen- und Bremsscheiben, Aufsteckgetriebe, Kupp­lung­en oder Flansche, auf Wellen und Achsen. Im Vergleich zu Außenspannverbindungen, z.B. Schrumpf­scheiben, werden Spannsätze zwischen Welle und Nabe installiert. Durch Anziehen der Spannschrauben pressen sich Innen- und Außenringe auf die Kontaktflächen der zu verbindenden Komponenten, wodurch eine reibschlüssige Pressverbindung erzeugt wird. Mittels dieser können nicht nur höchste Drehmomente, sondern ebenso Axial- und Radiallasten sowie Biege­momente zuverlässig übertragen werden. RINGFEDER® Spannsätze sind die überlegene Alternative zu konventionellen Schrumpfsitzen, Keil-, Passfeder- oder Polygonverbindungen und verfügen über herausragende Rundlaufeigenschaften und Dauerdrehwechselfestigkeiten. Unsere Spannsätze stehen Anwendern in diversen Standard­ausführungen und -größen sowie als maßgeschneiderte Sonderlösungen zu Verfügung.
3d-product-image-ringfeder-locking-assemblies-rfn-7003-1000x1000px-08-2019 (1)
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7003

2-teilige Baureihe ohne Flansch sowie mit geschlitztem Einzelkegel
  • Selbstzentrierung
  • Innendurchmesser d: 19-400 mm
  • Außendurchmesser D: 47-495 mm
  • Einbaulänge L: 34-137 mm
  • DrehmomentT: 355-512.625 Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7004

Verlängerte Baureihe der Serie RfN 7003 für günstige Nabenausführung
  • Selbstzentrierung
  • Innendurchmesser d: 19-180 mm
  • Außendurchmesser D: 47-235 mm
  • Einbaulänge L: 45-98 mm
  • Drehmoment T: 530-63.903 Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7005

3-teilige, geschlitzte Baureihe für höchste übertragbare Drehmomente
  • Selbstzentrierung
  • Innendurchmesser d: 25-600 mm
  • Außendurchmesser D: 55-695 mm
  • Einbaulänge L: 46-224 mm
  • Drehmoment T: 649-1,8 Mio. Nm
3d-product-image-ringfeder-locking-assemblies-rfn-7006-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

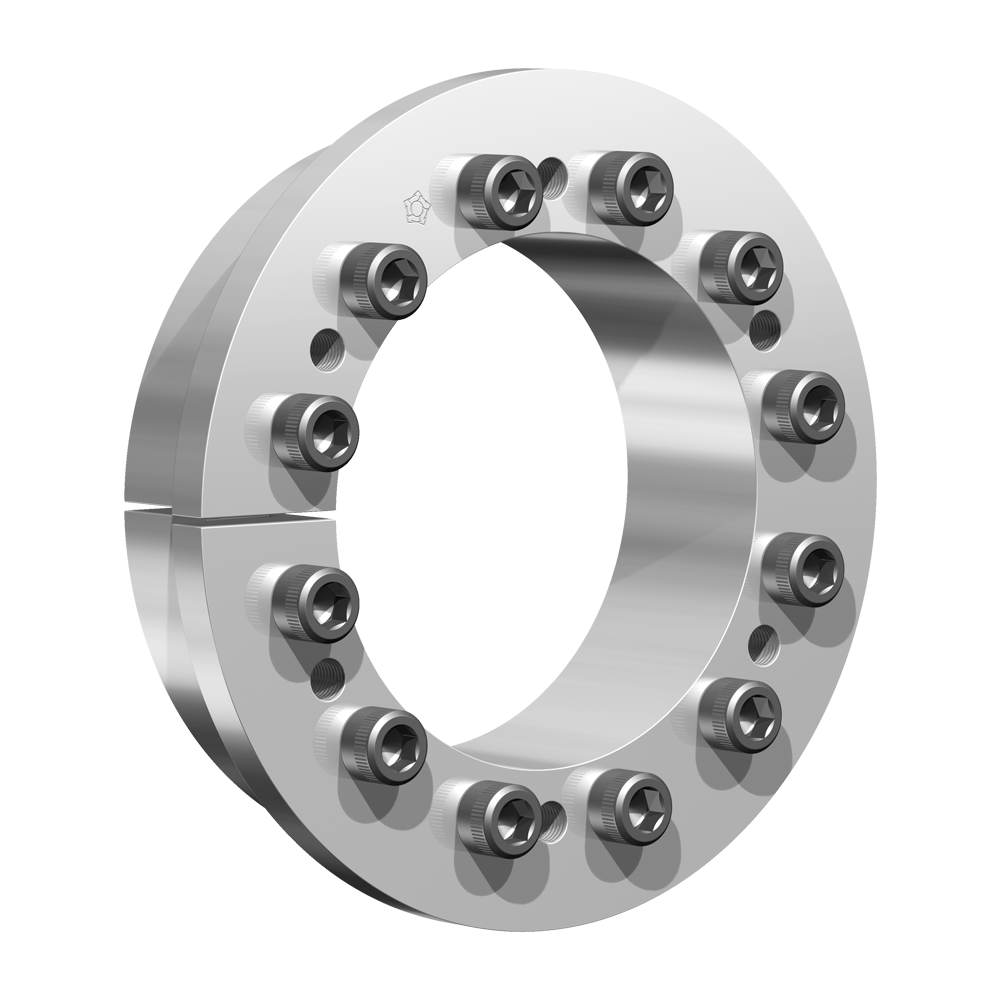

RfN 7006

2-teilige Baureihe mit geschlitztem Einzelkegel und Flansch
  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Innendurchmesser d: 19-400 mm
  • Außendurchmesser D: 47-495 mm
  • Einbaulänge L: 34-138 mm
  • Drehmoment T: 270-375.945 Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7007

Baureihe ähnlich RfN 7004, jedoch mit axialer Fixierung der Nabe durch erhöhten Flansch
  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Innendurchmesser d: 19-200 mm
  • Außendurchmesser D: 47-260 mm
  • Einbaulänge L: 45-98 mm
  • Drehmoment T: 270-48.800 Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7012

Schmalste Baureihe für enge Platzverhältnisse sowie größte Kräfte und Momente
  • Ohne Axialverschiebung
  • Innendurchmesser d: 19-1.000 mm
  • Außendurchmesser D: 47-1.100 mm
  • Einbaulänge L: 28-130 mm
  • Drehmoment T: 306-2,4 Mio. Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7012.2

Maßlich identisch zu RfN 7012, optimiert für die Übertragung größter Biege­momente
  • Ohne Axialverschiebung
  • Innendurchmesser d: 130-800 mm
  • Außendurchmesser D: 180-910 mm
  • Einbaulänge L: 52-130 mm
  • Drehmoment T: 12.074-1,6 Mio. Nm
3d-product-image-ringfeder-locking-assemblies-rfn-7014-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

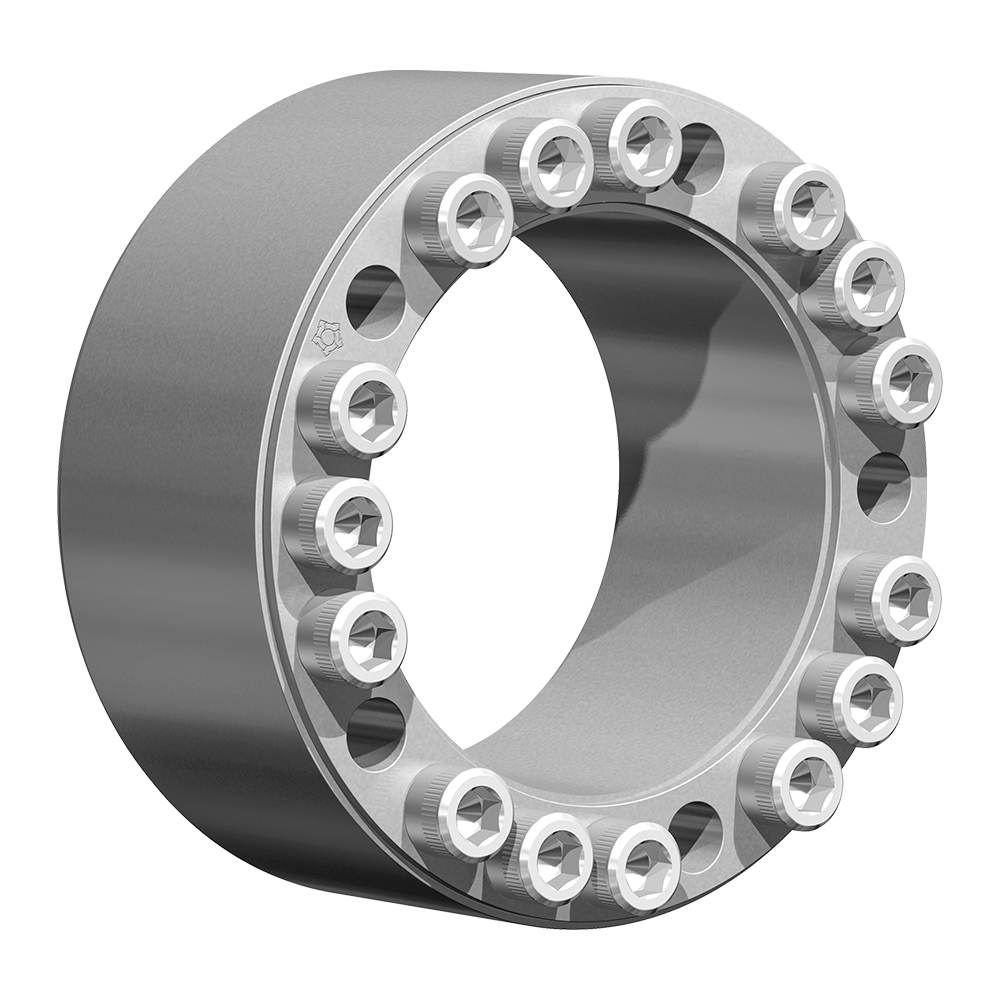

RfN 7014

Große übertragbare Umfangskräfte dank verlängerter, flacher Konen
  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Innendurchmesser d: 60-300 mm
  • Außendurchmesser D: 100-390 mm
  • Einbaulänge L: 60-156 mm
  • Drehmoment T: 4.130-245.000 Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7013.0

Verstärkte Festigkeit, optimal für höchste Drehzahlen und Radiallasten
  • Selbstzentrierung
  • Innendurchmesser d: 19-150 mm
  • Außendurchmesser D: 47-200 mm
  • Einbaulänge L: 37-77 mm
  • Drehmoment T: 285-28.500 Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7013.1

Baureihe ähnlich RfN 7013.0, jedoch mit Flansch zur axialen Nabenfixierung
  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Innendurchmesser d: 19-150 mm
  • Außendurchmesser D: 47-200 mm
  • Einbaulänge L: 37-77 mm
  • Drehmoment T: 285-28.500 Nm
3d-product-image-ringfeder-locking-assemblies-rfn-7015-0-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

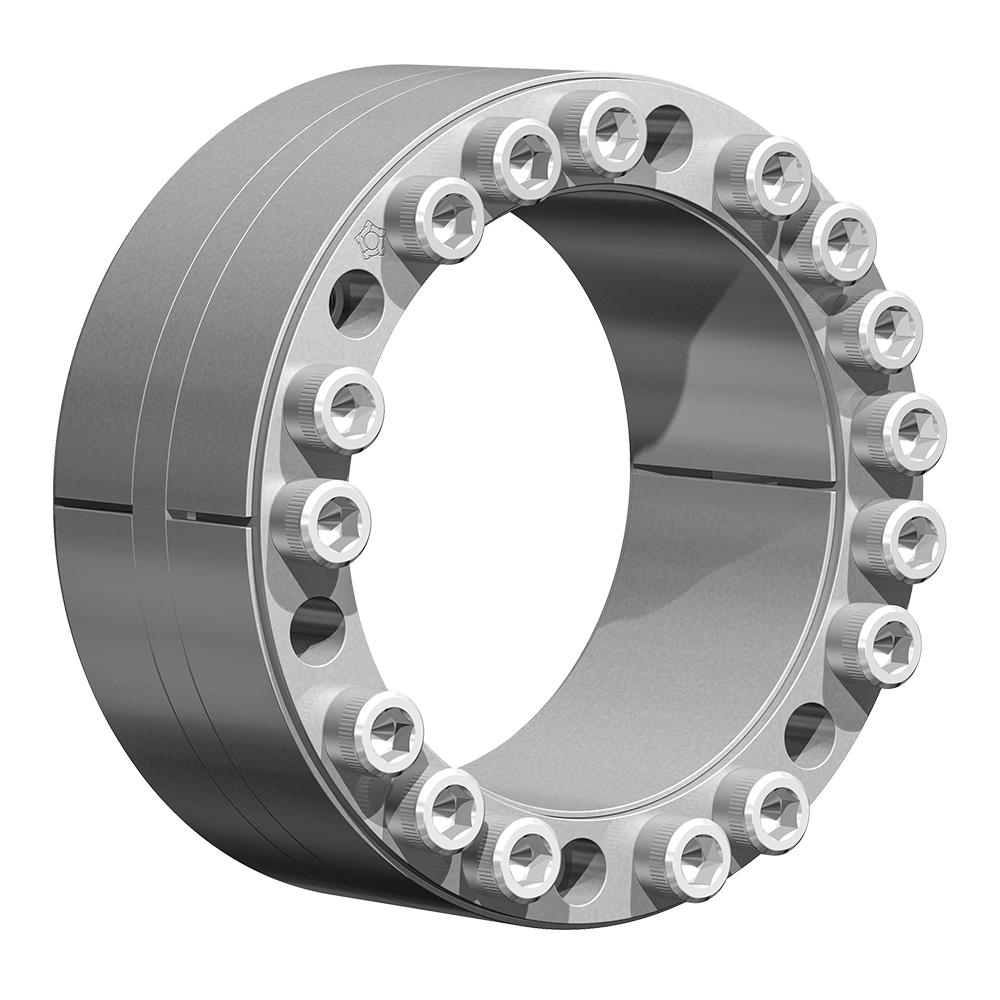

RfN 7015.0

Kombinierte Übertragung höchster Drehmomente, Axialkräfte und Biege­momente
  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Innendurchmesser d: 100-800 mm
  • Außendurchmesser D: 145-910 mm
  • Einbaulänge L: 77-227 mm
  • Drehmoment T: 14.244-2,5 Mio. Nm
3d-product-image-ringfeder-locking-assemblies-rfn-7015-1-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

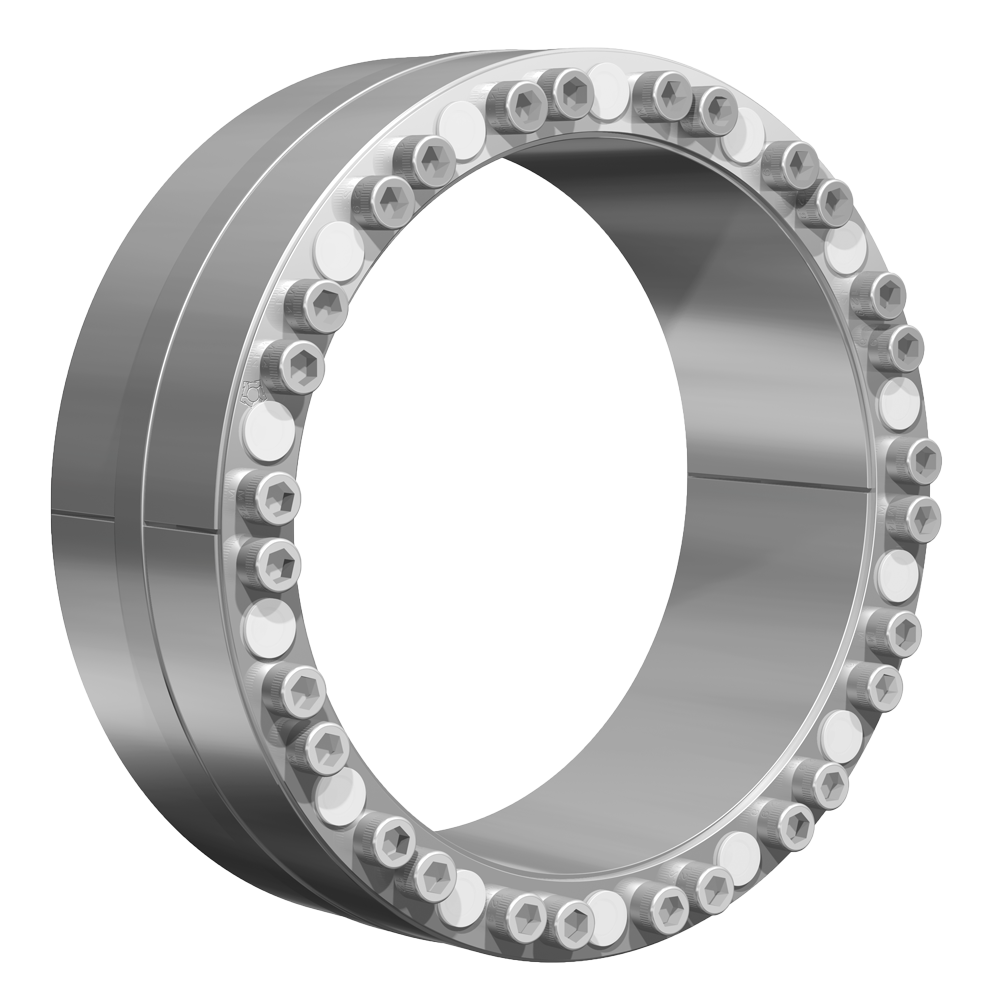

RfN 7015.1

Baureihe ähnlich RfN 7015.0, jedoch zusätzlich mit äußerst geringer Flächenpressung
  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Niedrige Flächenpressung
  • Innendurchmesser d: 100-800 mm
  • Außendurchmesser D: 145-910 mm
  • Einbaulänge L: 75-220 mm
  • Drehmoment T: 6.575-903.696 Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7061

2-teilige, hochkompakte Baureihe für kleinste Wellendurchmesser
  • Selbstzentrierung
  • Niedrige Flächenpressung
  • Innendurchmesser d: 6-50 mm
  • Außendurchmesser D: 16-80 mm
  • Einbaulänge L: 13,5-44 mm
  • Drehmoment T: 6-1.900 Nm
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 7110

Kleinbauende Baureihe für dünnwandige Naben und beengte Platzverhältnisse
  • Selbstzentrierung
  • Ohne Axialverschiebung
  • Niedrige Flächenpressung
  • Innendurchmesser d: 8-130 mm
  • Außendurchmesser D: 15-165 mm
  • Einbaulänge L: 28-139 mm
  • Drehmoment T: 30-23.700 Nm
3d-product-image-ringfeder-locking-assemblies-rfn-7515-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

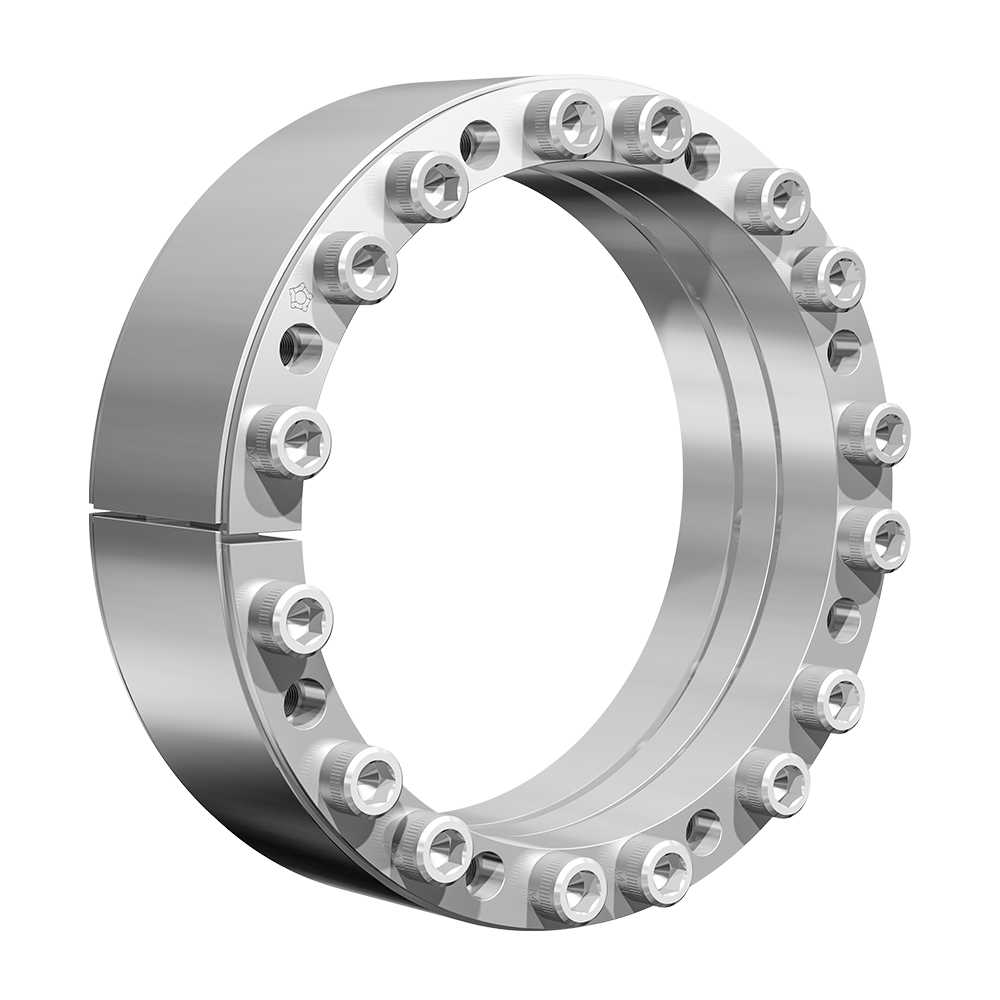

RfN 7515

3-teilige Baureihe, optimiert für Drehmomente kombiniert mit Axial- und Radiallasten
  • Selbstzentrierung
  • Innendurchmesser d: 60-640 mm
  • Außendurchmesser D: 95-735 mm
  • Einbaulänge L: 58-177 mm
  • Drehmoment T: 4.299-1,3 Mio. Nm
