Schrumpf­scheiben

Das hochwertige Original vom Weltmarktführer: RINGFEDER® Schrumpf­scheiben sind flanschförmige, kraftschlüssige Welle-Nabe-Verbindung­en und die leistungsfähigere wie zuverlässigere Alternative zu herkömmlichen Schrumpfsitzen, Keil-, Passfeder- oder Polygonverbindungen. Im Gegensatz zu Innenspannverbindungen, z.B. Spannsätzen, wird die Pressung von außen auf Hohlwelle oder Nabe aufgebracht und so eine absolut spielfreie, reibschlüssige Verbindung zwischen Welle und Nabe erzeugt. Die Schrumpfscheibe liegt damit nicht im Kraftfluss  das Drehmoment wird stattdessen an der Fügefläche zwischen Welle und Nabe ohne Zwischenelement kraftschlüssig übertragen. RINGFEDER® Schrumpf­scheiben überzeugen außerdem durch gänzliche Verschleiß- und Wartungsfreiheit, einfache Montier- und Demontierbarkeit sowie herausragende Dauerdrehwechselfestigkeiten und Rundlaufeigenschaften. Je nach kundenspezifischer Anforderung stehen unsere Schrumpfscheiben in bewährten Standard- und eigens entwickelten Sondervarianten, in zwei- und dreiteiliger Ausführung sowie aus rostfreiem Edelstahl zur Verfügung. Neben Dreh- und Biege­momenten können ebenso Axial- und Radiallasten übertragen werden.
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

RfN 4051

Leichte Baureihe für mittlere Übertragungswerte, ideal für dünnwandige Naben und Wellen
  • 3-teilige Konstruktion
  • Innendurchmesser d: 125-500 mm
  • Außendurchmesser D: 185-750 mm
  • Einbaulänge L: 58-171 mm
  • Drehmoment T: 10.550-1 Mio. Nm
RfN_4061
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

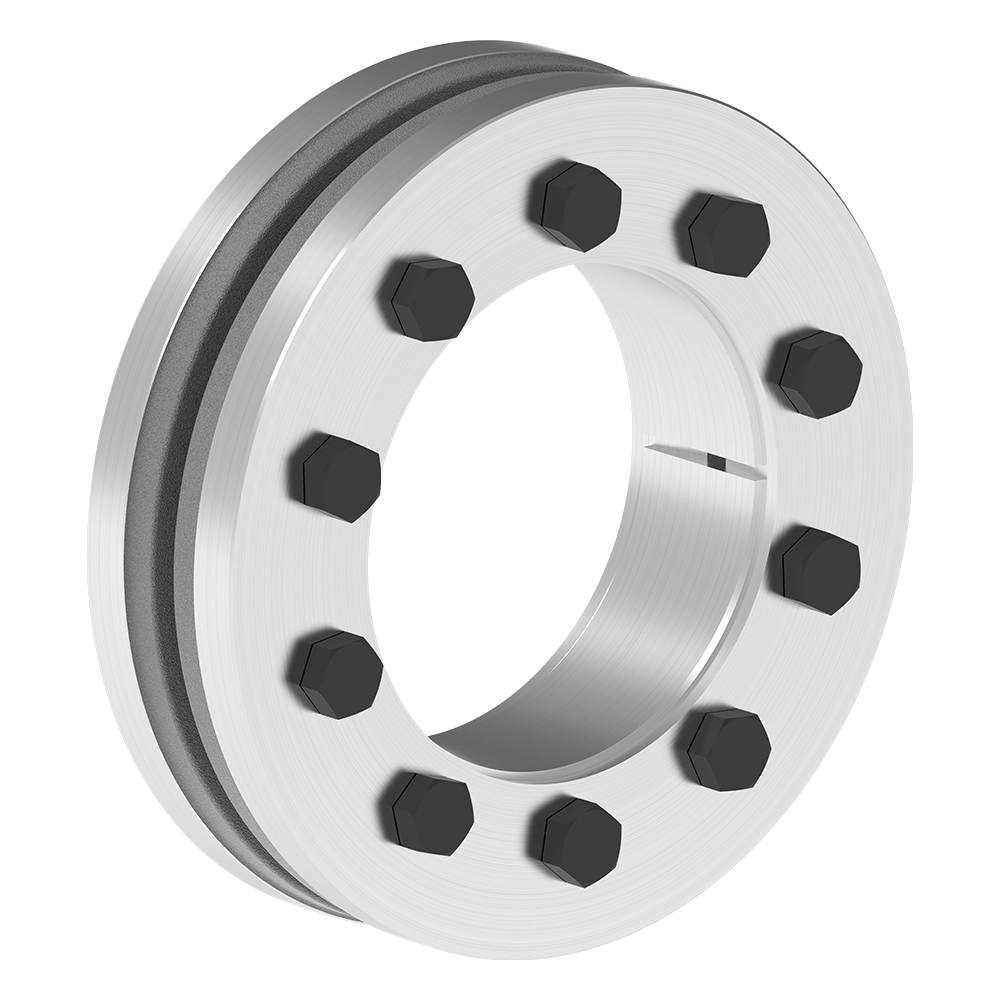

RfN 4061

Universell einsetzbare Baureihe für kleinere Wellendurchmesser und hohe Drehmomente
  • 3-teilige Konstruktion
  • Innendurchmesser d: 14-200 mm
  • Außendurchmesser D: 37-350 mm
  • Einbaulänge L: 15-96 mm
  • Drehmoment T: 30-87.200 Nm
3d-product-image-ringfeder-shrink-discs-rfn-4061-stainless-steel-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

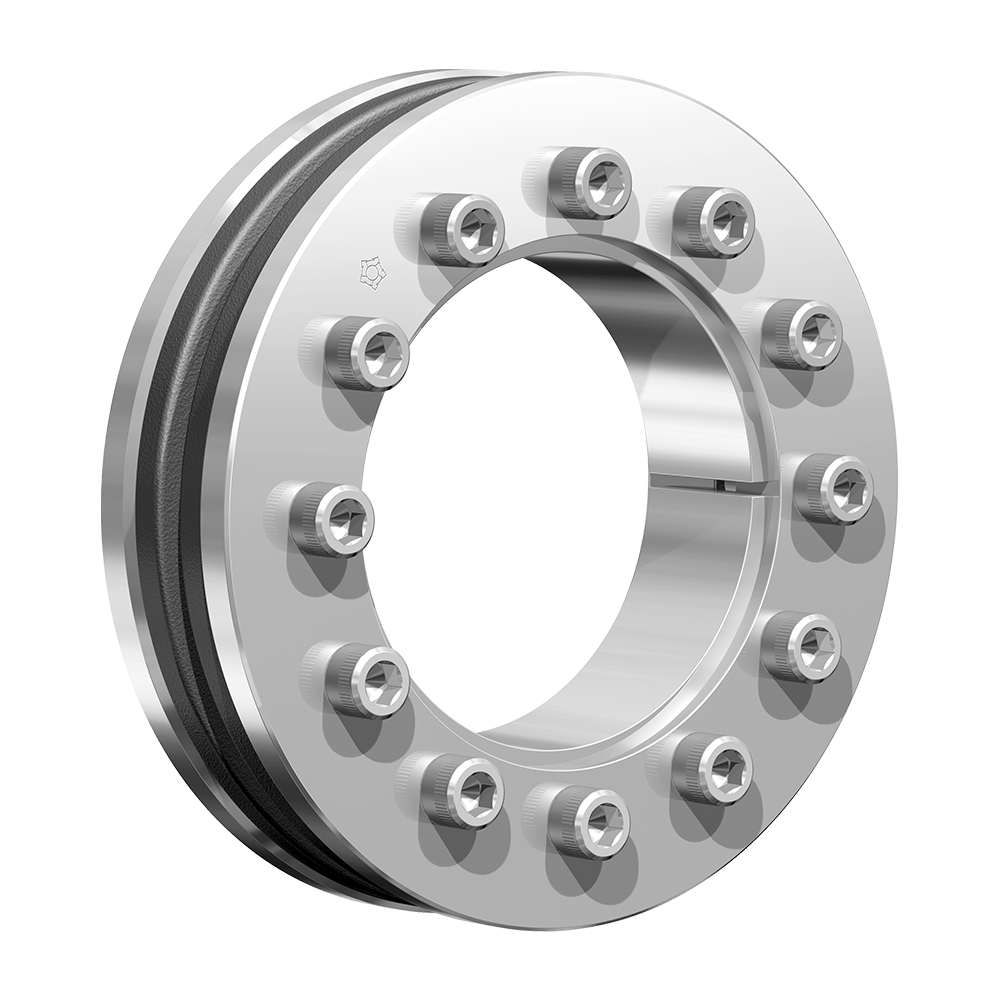

RfN 4061 rostfrei

Korrosionsbeständige Variante der RfN 4061 aus, rostfreiem Edelstahl
  • 3-teilige Konstruktion
  • Innendurchmesser d: 14-200 mm
  • Außendurchmesser D: 37-350 mm
  • Einbaulänge L: 16-102 mm
  • Drehmoment T: 30-87.200 Nm
3d-product-image-ringfeder-shrink-discs-rfn-4073-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

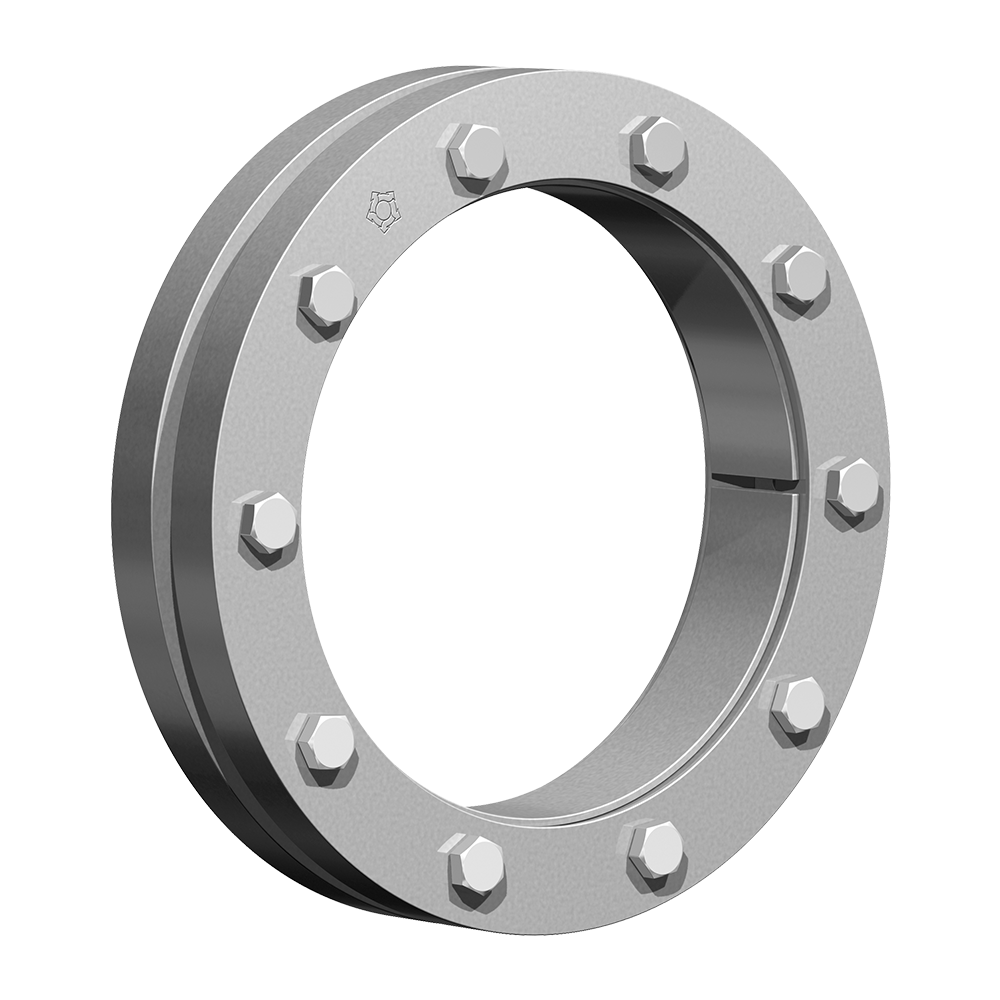

RfN 4073

Kleinste Baureihe mit minimalem Trägheitsmoment, ideal für geringere Übertragungswerte
  • 3-teilige Konstruktion
  • Innendurchmesser d: 14-160 mm
  • Außendurchmesser D: 34-204 mm
  • Einbaulänge L: 14-36 mm
  • Drehmoment T: 9-7.260 Nm
3d-product-image-ringfeder-shrink-discs-rfn-4091-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

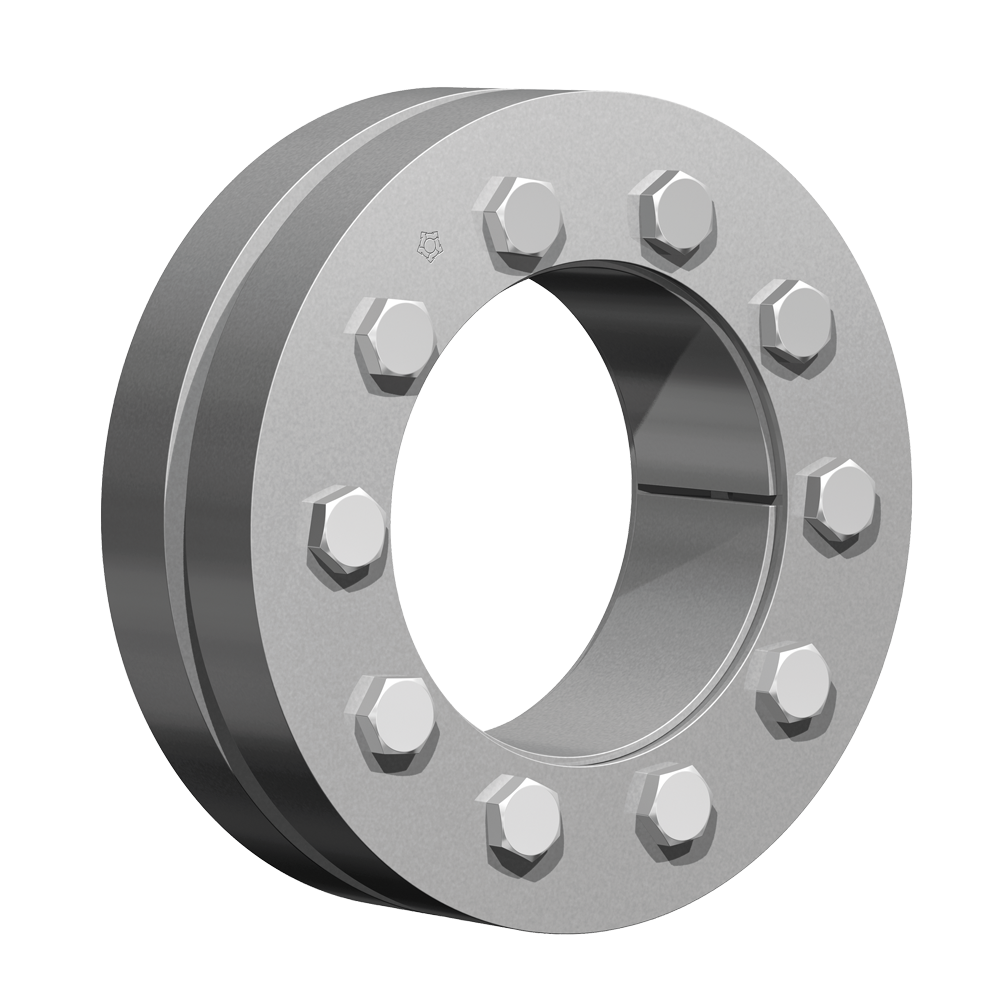

RfN 4091

Schwerste, hochrobuste Reihe für maximale Übertragungswerte bei selbst extremen Belastungen
  • 3-teilige Konstruktion
  • Innendurchmesser d: 50-500 mm
  • Außendurchmesser D: 95-850 mm
  • Einbaulänge L: 44,5-291 mm
  • Drehmoment T: 1.800-2 Mio. Nm
3d-product-image-ringfeder-shrink-discs-rfn-4161-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

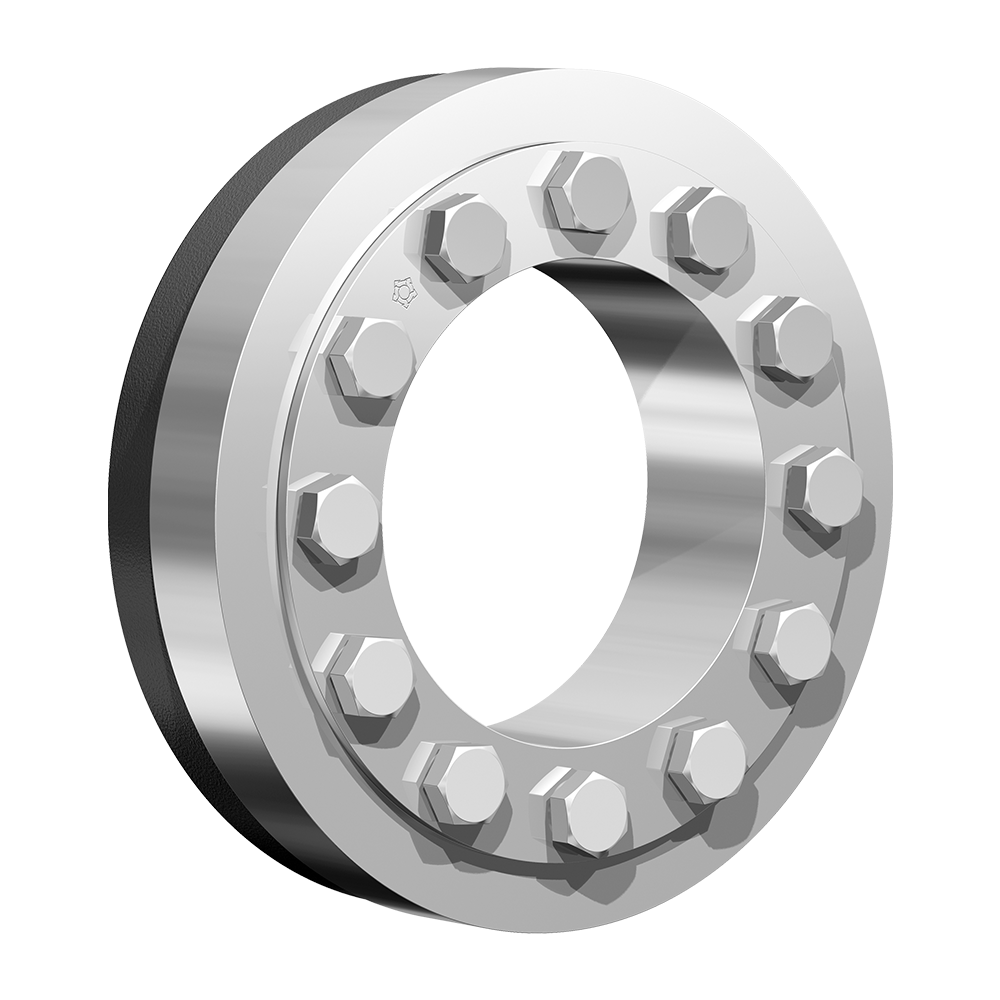

RfN 4161

Bewährte Standardbaureihe mit kleineren Abmessungen für hohe Drehmomente
  • 2-teilige Konstruktion
  • Innendurchmesser d: 18-200 mm
  • Außendurchmesser D: 44-340 mm
  • Einbaulänge L: 19-95,5 mm
  • Drehmoment T: 80-124.000 Nm
3d-product-image-ringfeder-shrink-discs-rfn-4181-1000x1000px-08-2019
Logo-File-RINGFEDER-Blue-PNG-500x112px-09-2019

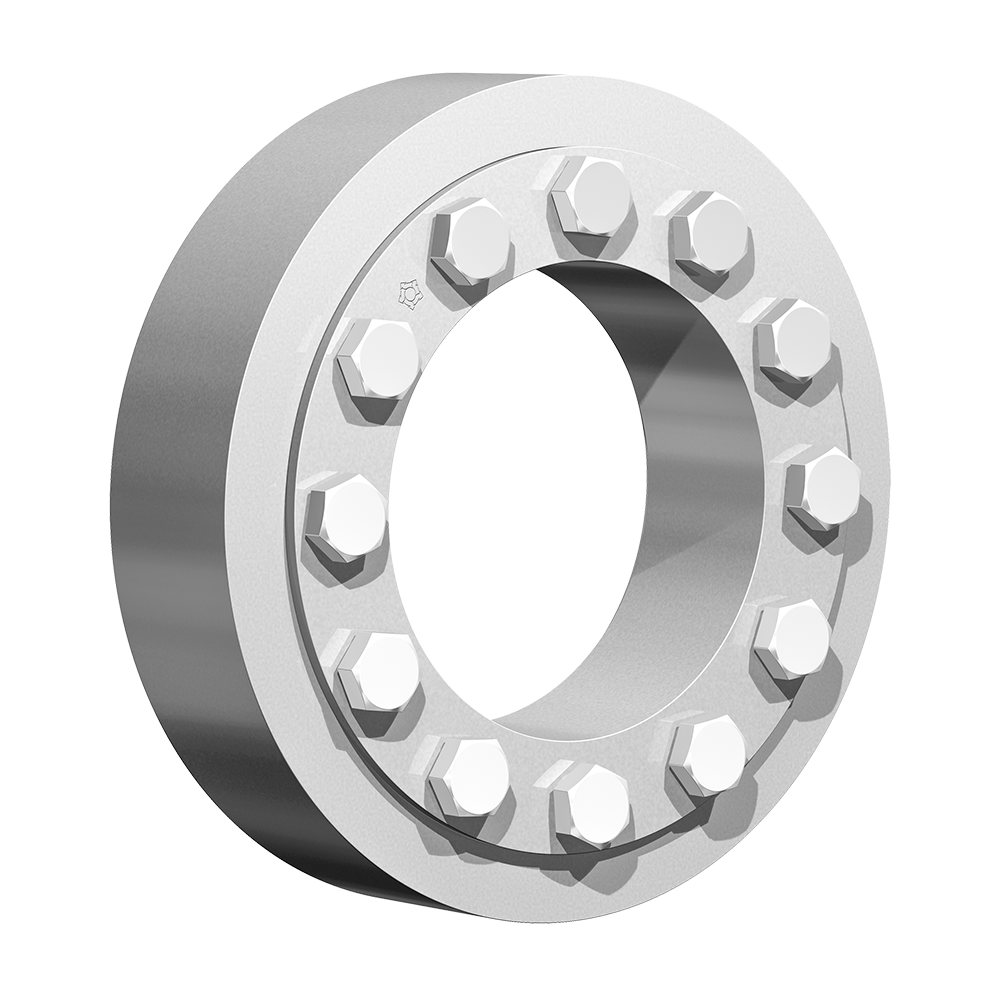

RfN 4181

Größenerweiterung der RfN 4161 für größere Wellendurchmesser und maximale Drehmomente
  • 2-teilige Konstruktion
  • Innendurchmesser d: 220-800 mm
  • Außendurchmesser D: 370-1230 mm
  • Einbaulänge L: 115-373 mm
  • Drehmoment T: 160.000-8 Mio. Nm
